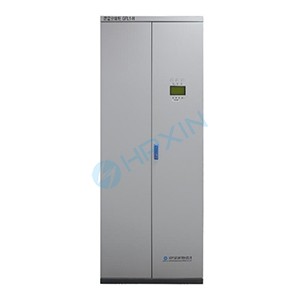

防雷分線柜
一、產品描述：二、產品尺寸圖：

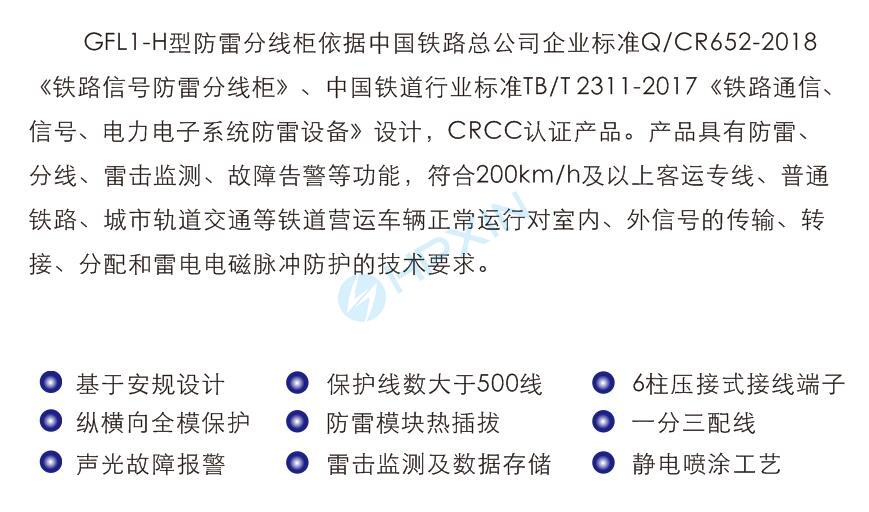

一、產品描述：

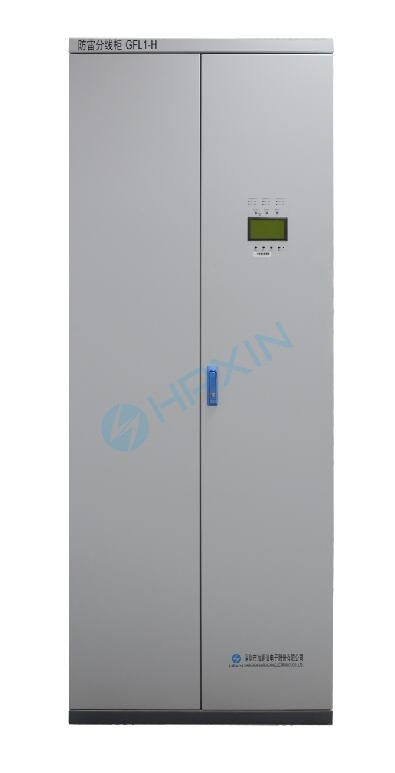

二、產品尺寸圖：
產品型號 | GFL1-H | |
防雷功能 | SPD類型 | 復合型 |
保護模式 | X-X；X-C | |
標稱工作電壓UN | 48V/110V/220V/380 | |
最大持續工作電壓 Uc | 63V/150V/275V/420V | |
標稱放電電流 In( 8/20μs) | 10 kA | |
最大放電電流 Imax( 8/20μs) | 20 kA | |
電壓保護水平 UIn | ≤700V/≤700V≤1000V/≤1500V | |
分（配）線功能 | 分線 能力 | 大于500芯 |
分線功能 | 一進三出 | |
分（配）線端子接線方式及適應線徑 | 螺絲壓接式，0.3~2.5mm2 | |
雷擊監測功能 | 雷擊計數 | 0~999次，可清零 |
歷史雷擊信息記錄 | 雷擊時間、電流、（500A~20kA) | |
信息顯示 | 液晶顯示 | |
數據存儲及導出 | 本地存儲容量32G，USB接口移動存儲器導出 | |
故障告警功能 | 接地告警 | 防雷接地匯流排與接地匯流排斷開聲光報警（音量可調） |
防雷模塊故障告警 | 防雷模塊失效、拔出、松脫聲光報警及LED指示故障位置 | |
結構/電氣/性能 | 絕緣電阻（DC500V） | ≥1000MΩ |
箱體材質/顏色 | 2mm鍍鋅鋼板（噴塑）/428C | |
接地匯流排/材質 | 防雷、屏蔽、保護接地匯流排/50*5mm2鍍錫紫銅 | |
引入、輸出走線槽 | 引入、輸出走線槽，1mm金屬鍍鋅材質，50*50mm | |
內安裝板材質 | 2mm鍍鋅鋼板 | |
零層預留 | 2*16位電源端子 | |
電纜卡箍 | 11組50*50金屬卡箍 | |
開門方式 | 前后雙開門（四面門可拆卸） | |
工作環境 | 環境溫度：－20℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa | |
外形尺寸 | 2350*900*600mm | |
