信號設備浪涌保護器

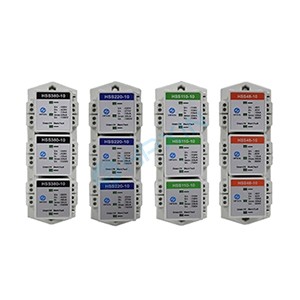

HSS系列鐵路信號設備SPD

一、產品描述：

HSS系列鐵路信號設備用浪涌保護器依據TB/T2311-2017《鐵路通信、信號、電力電子系統防雷設備》、Q/C

R652-2018《鐵路信號防雷分線柜》設計與制造，用于鐵路信號設備信號傳輸線路的雷電防護。

產品六柱接線底座設計，兼具一分三分線功能；單模塊設計保護兩條線路，根據需求可選擇差模、共模、全模

保護方式；模塊插拔式設計，設有失效狀態指示窗口、防誤插鑒別銷；采用復合型電路結構，內置過流、過熱脫扣

裝置，無漏電流，安全性高。關鍵器件選用國際知名品牌，性能穩定，可靠性高；關鍵工藝采取自動設備生產，產

品一致性較好。

產品符合鐵路、城軌等軌道交通信號設備浪涌防護工程應用技術標準，適用于軌道電路、信號機、閉塞、站聯、

控制電源等信號線路浪涌防護。

海鵬信

二、產品尺寸圖：

海鵬信

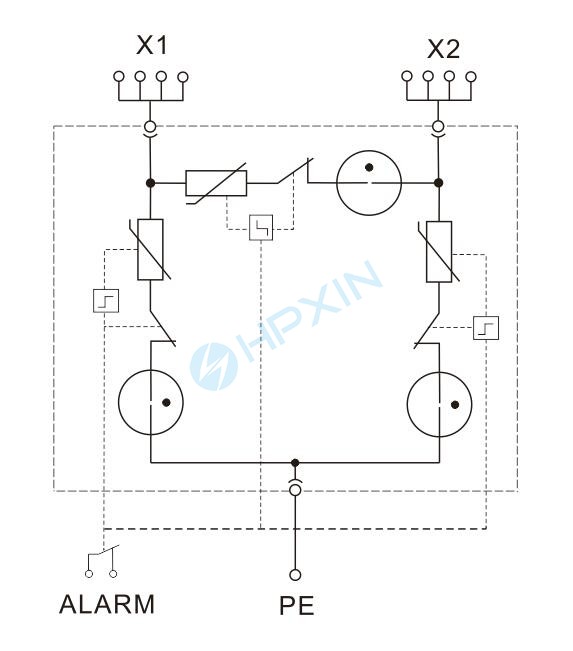

三、產品電氣原理圖：

海鵬信

型號	HSS48-10	HSS110-10	HSS220-10	HSS380-10
SPD端口	一端口
SPD類型	復合型
接入電路方式	并聯
保護模式（可選）	Q：全模；G：共模；C：差模
標稱工作電壓UN	48V	110V	220V	380V
最大持續工作電壓 Uc	63V	150V	275V	420V
標稱放電電流 ( 8/20μs)In	10 kA
最大放電電流( 8/20μs) Imax	20 kA
電壓保護水平(IN) UIn	≤600V	≤700V	≤1000V	≤1500V
基礎限制電壓（1kV/μs）UB	≤400V	≤500V	≤1000V	≤1500V
沖擊放電電壓（1kV/μs） Uimp	≤700V	≤700V	≤1000V	≤1500V
連接線徑	4~25mm²多股銅線
遠程告警端子	干接點（常閉）；連接線徑：0.5-1.5 mm²；負載能力：DC:30V/2A
失效指示	綠色：正常；紅色：失效
工作環境	環境溫度：－40℃～+60℃；相對濕度：≤5％～90％；大氣壓力≥54.0kPa
外殼材料	阻燃塑膠，符合UL94 V-0
防護等級	IP20
外形尺寸	1656060
